• <delect id="ie34y"></delect>

    <rp id="ie34y"></rp>
    <var id="ie34y"><wbr id="ie34y"><mark id="ie34y"></mark></wbr></var>

  • <delect id="ie34y"></delect>
    <cite id="ie34y"></cite>

    / English 服務熱線:020-3238 3218 微信公眾號 購買方式

    歡迎來到廣州欣凱化工科技有限公司官網!
    公司產品

    聯系我們

    • 傳真:020-32383161
    • 郵箱:89534018@qq.com
    • 工廠地址:廣東省清遠市清新區山塘鎮洄瀾工業園清遠欣凱環保科技有限公司
    • 公司地址:廣州市天河區中山大道中268號天河廣場天富閣3F
    SK-306膠粘劑
    SK-306膠粘劑是一種不含甲醛的環保型膠粘劑, 配合專用的SK-10固化劑使用,可以在非常廣泛的溫度范圍內固化,并獲得良好的抗水、抗熱、抗溶劑和較高的膠合強度。
    咨詢電話

    020-3238 3218

    產品詳細

    一、產品簡介:

    SK-306膠粘劑是一種不含甲醛的環保型膠粘劑, 配合專用的SK-10固化劑使用,可以在非常廣泛的溫度范圍內固化,并獲得良好的抗水、抗熱、抗溶劑和較高的膠合強度。



    二、用途:

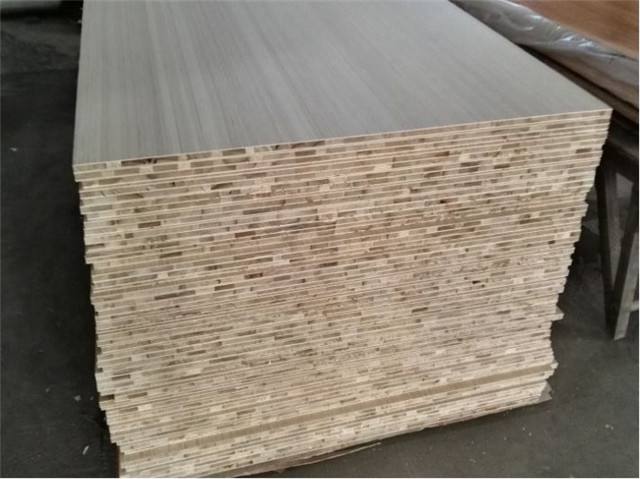

    l 條狀木材的指接和拼接,特別適用于橡膠木、柞木、樺木、海棠木和軟木等木種。

    l 薄木單板粘接、裝飾板單板貼面、中高密度纖維板貼面、實木地板表面薄木皮貼面等。

    l 家具行業門窗、家具部件、臺面拼板粘接膠合等。

    l 竹地板和竹制品的拼接和粘接。

    l 適用于冷壓、熱壓和高頻作業。



    三、技術參數:



    膠粘劑SK-306

    固化劑SK-10

    外觀

    白色粘性液體

    深褐色或棕色液體

    固含量(@150℃,1/2hr)

    45-50%

    100%

    PH值

    7+1.0

    粘度

    8000-14000mpa.s(NDJ-1 4#,30rpm)

    100-300



    四、使用條件(根據實際情況可以適當調整):

    1、使用配比:SK-306SK-10=100:12-15(重量比),夏季可根據使用情況減1-2%,冬季可增加1-2%

    2、木材含水率:8-12%

    3、涂膠量:拼板250-300g/ m2,貼面 150-180g/ m2

    4、活性期:60分鐘

    5、開放時間:5分鐘

    6、組裝時間:12分鐘

    7、加壓壓力:拼板12-20kg/cm2 ,貼面 5-10kg/cm2

    8、加壓時間:拼板40-90分鐘(如果有輔助加熱,如高頻、蒸汽或電加熱,時間可適當減少)

    貼面 2-3分鐘(at 80-100℃)

    9、完成:在常溫狀態下過夜

    10、養生:最終的粘接強度3-5天后達到。



    五、包裝規格:

    SK-30650KG 塑料桶

    SK-10:6KG塑料桶



    六、儲藏說明及注意事項:

    1、常溫5℃-35℃室內陰涼通風處避光保存,保存期六個月。

    2、應密封儲存,避免與空氣中的水份接觸發生反應,每次使用后容器應該保持密封。

    3、勞動保護:避免吸入、觸及皮膚或污染衣物。若接觸到皮膚或身體其他部位應立即用水沖洗。

    4、膠粘劑泄露處理:膠粘劑泄露物應使用吸附法處理,如碎布、舊報紙、干燥的沙土等。吸附物請勿隨意丟棄,應集中堆放處理。盡量不用水沖洗,如用水沖洗應防止污水到處流散污染環境。

    5、固化劑注意事項:防止吸入,切勿吸入其蒸汽和噴霧;注意防火;空桶應妥善處理,以防止污染環境。

    相關推薦

    網站首頁

    產品中心

    電話咨詢

    English

    国产亚洲一本大道中文不卡_国产v亚洲V天堂无码无广告_亚洲一区二区中文欧美_99re这里都是精品视频在线观看

  • <delect id="ie34y"></delect>

    <rp id="ie34y"></rp>
    <var id="ie34y"><wbr id="ie34y"><mark id="ie34y"></mark></wbr></var>

  • <delect id="ie34y"></delect>
    <cite id="ie34y"></cite>
